偏置电路：电子系统的“稳态守护者”

在电路设计中，信号如同流动的血液，而偏置电路则是维持其生命体征的“心脏”。它通过精准设定晶体管的工作点，确保信号放大、传输与处理的稳定性。无论是智能手机的射频模块，还是工业控制中的传感器接口，偏置电路的存在如同无形的锚，将电路锁定在设计者预设的“安全区”。

偏置电压与偏置电路

偏置电压（Bias Voltage）的本质是为电子元件（如晶体管）提供静态工作点的直流电压。以晶体管为例，其放大功能的实现需满足发射结正偏、集电结反偏的条件——这需要外部电路精确设定基极、发射极和集电极的电位。若缺乏偏置电压，输入信号的负半周可能导致晶体管截止，进而引发信号失真或电路失效。例如，在射频放大器中，偏置电压不足可能使信号波形被“削顶”，导致通信质量骤降。

偏置电路（Bias Circuit）则是生成并维持偏置电压的专用电路模块。其核心任务不仅是设定初始工作点，更需要抵抗温度变化、器件参数漂移及电源波动带来的干扰。例如，在温度升高时，晶体管β值和VBE的变化会引起集电极电流（IC）偏移，此时偏置电路通过负反馈机制（如分压电阻与发射极电阻的组合）自动调整基极电压（VB），使IC回归预设值。这种动态平衡能力，是电子系统可靠性的基石。

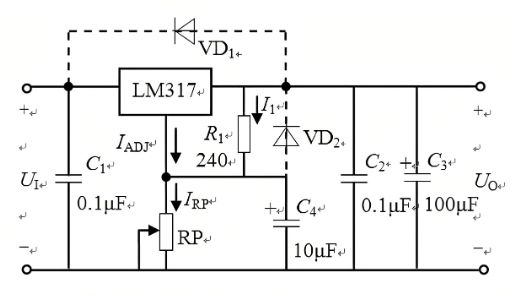

核心零件

1. 分压电阻

分压电阻（如Rb1、Rb2）是偏置电路的核心，它们将电源电压（VCC）分割为基极所需的偏置电压。以典型的分压式偏置电路为例，若VCC=12V，Rb1=39kΩ、Rb2=10kΩ，则基极电压VB≈2.4V（计算式为VB=VCC×Rb2/(Rb1+Rb2)）。分压电阻的匹配精度直接影响偏置稳定性：若两电阻误差超过5%，可能导致工作点偏移10%以上。因此，工业设计中常选用温漂系数（TCR）低于50ppm/℃的金属膜电阻，以确保温度变化下的分压精度。

2. 旁路电容

发射极旁路电容（Ce）与分压电阻Re并联，其作用是为交流信号提供低阻抗通路，避免Re引入负反馈导致增益下降。以音频放大器为例，若Ce失效，20Hz20kHz的音频信号将在Re上产生压降，使有效增益下降3dB以上。Ce的容值选择需权衡低频响应与体积成本：典型应用中，Ce取47220μF的电解电容，其等效串联电阻（ESR）需低于1Ω以减少高频损耗。

3. 输入与输出信号

输入信号（如Vi）通常通过耦合电容（C1）注入基极，其直流成分被阻隔，仅交流分量参与放大。输出端（Vo）的直流电平则由集电极电阻（Rc）和发射极电阻（Re）共同决定。例如，在VCC=9V、Rc=2kΩ、Re=1kΩ的电路中，静态集电极电压VCE≈4V，为输出信号留出±2V的线性摆动空间。若设计不当（如Rc过小），可能导致晶体管提前进入饱和区，引发非线性失真。

工作流程

偏置电路的工作流程如同一场精密的交响乐，分为三个关键阶段：

1. 静态工作点设定

上电瞬间，分压电阻网络（Rb1-Rb2）将VCC分压，生成基极偏置电压VB。例如，VCC=5V时，Rb1=Rb2=10kΩ的分压网络生成VB=2.5V。该电压通过基极-发射结（VBE≈0.7V）驱动发射极电流IE=(VB-VBE)/Re。假设Re=1kΩ，则IE≈1.8mA，对应的集电极电流IC≈IE，静态VCE=VCC-IC(Rc+Re)≈5V-1.8mA×3kΩ≈0.6V（需调整Rc/Re以避开饱和区）。

2. 温度漂移抑制

当环境温度上升时，晶体管的β值增大，导致IC上升。此时，Re上的压降IERe同步增加，迫使VBE=VB-IERe下降，进而抑制基极电流IB（IB=IC/β），形成负反馈闭环。例如，温度每升高1℃，β增加1%，Re=2kΩ时可抵消约0.5%的IC漂移。这种自稳定特性使得分压式偏置电路的温漂可控制在0.1%/℃以内。

3. 动态信号耦合

交流信号（如1kHz正弦波）经C1耦合至基极，叠加在静态VB上。由于Ce对交流短路，Re仅影响直流工作点，放大器的电压增益Av≈-Rc/(re+Re_AC)，其中re≈25mV/IE。例如，IE=2mA时re≈12.5Ω，若Rc=2kΩ、Re_AC≈0Ω（Ce正常工作），则Av≈-160倍。输出信号经C2耦合至负载，完成从直流偏置到交流放大的全过程。

总结

偏置电路虽小，却是模拟电子技术的微观缩影。它通过电阻、电容与晶体管的巧妙配合，在纳米级的PN结间构建出稳定的工作点，支撑起从手机射频到航天器控制系统的庞大应用。在智能化与集成化浪潮中，新型偏置技术（如电流模偏置、自适应偏置）正不断突破传统局限。未来，随着碳化硅（SiC）与氮化镓（GaN）器件的普及，偏置电路将面临更高温度、更陡开关速度的挑战，而这正是技术进步永恒的驱动力。
